كيفية اختيار صمام الكرة DBB المناسب لتطبيقك

قد لا يحتوي استفسار نموذجي عن الصمامات إلا على بضعة أسطر:

تُحدد هذه المعلومات الحجم التقريبي للصمام، ومعدل الضغط، ووصلة النهاية، لكنها لا تكفي لتحديد الصمام الصحيح. صمام كروي مزدوج الإغلاق والتفريغ إعدادات.

قد يستخدم صمامان من نوع DBB بنفس الحجم الاسمي وفئة الضغط تصميمات عزل مختلفة تمامًا. قد يحتوي أحدهما على كرة واحدة بمقعدين وتجويف جسم قابل للتفريغ. بينما قد يستخدم الآخر عنصرين منفصلين لإغلاق الكرة مع حجرة تفريغ وسيطة.

قد تختلف أيضًا ترتيبات المقاعد، واتجاه الإغلاق، وطريقة تخفيف ضغط التجويف، والمواد، ومتطلبات الاختبار الخاصة بها.

لذا، فإن الخطوة الأولى ليست اختيار الشفة أو علبة التروس أو المشغل، بل فهم نوع العزل الذي يتطلبه التطبيق فعلياً.

قد يُفسَّر مصطلحا DBB وDIB بشكل مختلف باختلاف مواصفات المشاريع وممارسات التشغيل. عند تطبيق معيار API 6D أو أي معيار آخر للمشروع، يجب مراجعة ترتيب العزل المقترح وطريقة التحقق وفقًا للإصدار المعمول به ومتطلبات المشروع.

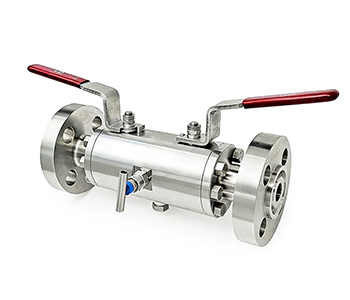

صمام كروي مزدوج عالي المتانة مثبت على محور دوران

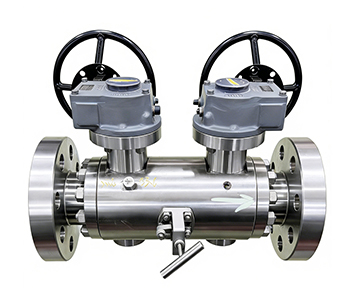

صمام كروي مزدوج مطروق DBB مع تشغيل تروس مزدوج

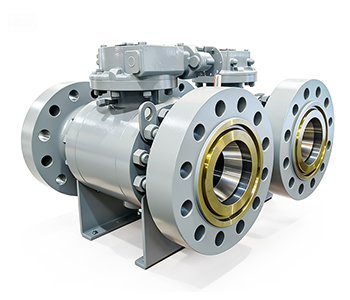

صمام كروي DBB مثبت على محور معدني بمقعد معدني من الفولاذ المطروق

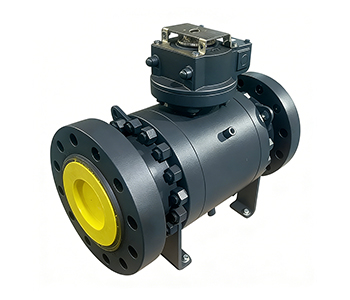

صمام كروي ثابت ذو مانع تسرب صلب عالي الحرارة بهيكل DBB

كرة واحدة أم كرتين في لعبة DBB؟

يستخدم صمام DBB أحادي الكرة عادةً كرة واحدة، وسطحين للتثبيت، ووصلة لتهوية أو تصريف الهواء من تجويف الجسم بين السطحين. وبحسب ترتيب السطحين، وظروف الضغط، ومواصفات المشروع، يمكن لهذا الصمام توفير وظائف DBB بتصميم صغير نسبيًا.

يحتوي صمام DBB ثنائي الكرة المتكامل على عنصرين منفصلين لإغلاق الكرة مع حجرة تصريف وسيطة. ويمكنه استبدال الترتيب التقليدي المكون من صمامين للعزل وصمام تصريف واحد، مما يقلل من وصلات الأنابيب الخارجية ونقاط التسرب المحتملة.

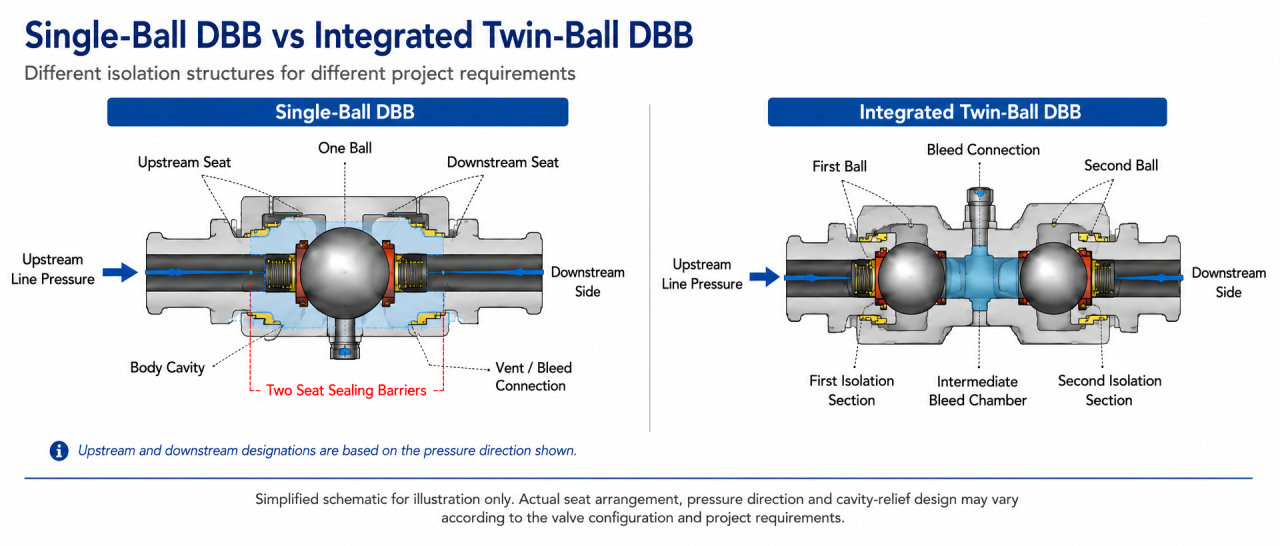

صمام الكرة المفردة مقابل صمام الكرة المزدوجة DBB

لا ينبغي اختيار تصميم الكرة المزدوجة لمجرد أنه يبدو أنه يوفر "عزلاً أكبر". فهو عادةً ما يكون أكبر حجماً وأثقل وزناً وأكثر تعقيداً من الناحية الميكانيكية، لذا فإن الاختيار الصحيح يعتمد على فلسفة العزل في المشروع، وإجراءات التشغيل والصيانة، ومساحة التركيب المتاحة، والطريقة المطلوبة للتحقق من العزل.

قم بمطابقة المواد مع ظروف العمل

بمجرد تحديد هيكل DBB، يجب مطابقة مواد الصمام ونظام منع التسرب مع ظروف العملية الفعلية.

لا ينبغي أن يستخدم صمام الغاز الطبيعي النظيف تلقائيًا نفس التكوين المستخدم في صمام يتعامل مع الهيدروكربونات ذات درجة الحرارة العالية، أو الغاز الطبيعي المسال المبرد، أو الغاز الحامض، أو المواد الكيميائية المسببة للتآكل، أو السوائل التي تحتوي على جزيئات كاشطة.

ينبغي أن يراعي الاختيار الوسط، وضغط التشغيل والتصميم، ونطاق درجة الحرارة، وفرق الضغط، واتجاه الضغط المتوقع، وأي ظروف تآكل أو كشط أو بيئة حمضية. تؤثر هذه العوامل على جسم الصمام، والكرة، والمقاعد، والحشوات، ومعالجة السطح، وعزم التشغيل.

ينبغي اختيار مادة الجسم وفقًا للوسط والضغط ودرجة الحرارة وظروف التآكل. تتوفر مقارنة تفصيلية للمواد المطروقة شائعة الاستخدام في دليلنا الخاص بـ اختيار مواد تصنيع الهيكل.

لضمان خدمة نظيفة نسبياً ضمن الحدود المسموح بها للبوليمر المُختار، قد يوفر صمام DBB ذو المقعد المرن إغلاقاً محكماً بعزم تشغيل منخفض نسبياً. ويمكن النظر في استخدام مواد هندسية أخرى مثل PTFE، وPTFE المقوى، وPCTFE، وDevlon، وPEEK، وذلك حسب التطبيق الفعلي.

في حالة السوائل الساخنة أو الكاشطة أو التي تحتوي على جزيئات قد تتلف مقعد البوليمر، قد يكون التصميم ذو المقعد المعدني أكثر ملاءمة.

لا ينبغي اختيار مادة مقعد الصمام بناءً على درجة الحرارة فقط. يجب أيضًا مراعاة فئة الضغط، وفرق الضغط، وحجم الصمام، وتركيب الوسط، وتردد التشغيل. تتوفر معلومات إضافية في دليلنا الخاص بـ اختيار مواد المقاعد.

بالنسبة للتصاميم ذات المقاعد المعدنية، يجب التأكد من معدل التسرب المسموح به وطريقة الاختبار المطبقة قبل التصنيع.

تأكد من اتجاه الضغط وطريقة تخفيف الضغط في التجويف

ليس من الضروري دائمًا تحديد مقاعد SPE أو DPE في بداية عملية الاختيار.

من الأجدى تحديد ما إذا كان الضغط قد ينشأ من جانب واحد، أو من أي من طرفي خط الأنابيب، أو من كلا الجانبين في آن واحد. كما يجب أن يراعي التصميم الضغط المحصور داخل تجويف الصمام، وأن يحدد كيفية تخفيف الضغط الزائد داخل التجويف.

قد يسمح المقعد ذاتي التنفيس بعودة ضغط تجويف الجسم الزائد إلى خط الأنابيب في ظل الظروف التي يسمح بها تصميم الصمام.

يمكن لمقعد ذي تأثير مكبس مزدوج أن يوفر إحكامًا عند تعرضه للضغط من أي من جانبيه. مع ذلك، في حال توفير كلا المقعدين إحكامًا بتأثير المكبس المزدوج، فقد لا يعود الضغط الزائد في التجويف تلقائيًا إلى خط الأنابيب، وقد يلزم وجود آلية تخفيف ضغط منفصلة.

يجب أن يُظهر الرسم التخطيطي الواضح نقاط العزل، وترتيب المقاعد، واتجاهات الضغط المتوقعة، وتجويف التصريف، ومسار تخفيف الضغط من التجويف. يوفر هذا معلومات هندسية أكثر فائدة من مجرد ذكر عبارة "متوفر SPE/DPE" في كتالوج المنتجات.

فهم وظيفة التسريب والتحقق

إن وصلة التصريف ليست مجرد منفذ لإزالة السوائل المتبقية.

بعد إغلاق حواجز العزل، يمكن تخفيف الضغط في التجويف الوسيط عبر وصلة التصريف. ويمكن بعد ذلك مراقبة ضغط التجويف لتحديد ما إذا كان الضغط يعود عبر أي من حاجزي العزل.

قد يشير ارتفاع الضغط إلى أن حاجز العزل لا يُحكم إغلاقه كما هو متوقع. وقد ينتج أيضًا عن التمدد الحراري للسائل المحصور داخل التجويف، لذا يجب مراعاة ظروف التشغيل وطريقة إدارة ضغط التجويف معًا.

تُعد وظيفة التحقق هذه مهمة بشكل خاص قبل صيانة المضخات أو المرشحات أو العدادات أو الأدوات أو أقسام خطوط الأنابيب المعزولة حيث يمكن أن يؤدي الضغط غير المتوقع إلى خلق خطر على السلامة أو العملية.

يجب أن يتوافق نظام تصريف الغازات مع متطلبات الوسط والموقع. في حالة الخدمة الخطرة أو ذات الضغط العالي، قد يلزم توجيه المخرج إلى مصرف مغلق أو شعلة حرق أو نظام استعادة.

لا يكفي وجود فتحة تهوية أو وصلة تصريف في جسم الصمام للتأكد من أنه يوفر أداء DBB المطلوب لتطبيق معين. يجب أن تعكس ورقة البيانات والرسم التخطيطي وإجراءات الاختبار ترتيب العزل الفعلي، واتجاه الضغط، ووظيفة التصريف، وطريقة تخفيف الضغط في التجويف.

بحسب تصميم الصمام ومواصفات المشروع، قد تشمل عملية التحقق اختبار الغلاف، واختبار المقعد تحت ضغط عالٍ ومنخفض، واختبار العزل ثنائي الاتجاه، واختبار تسرب الهواء من التجويف الوسيط. يجب الاتفاق على وسط الاختبار والضغط ومدة الاختبار ومعايير قبول التسرب قبل بدء التصنيع.

في الحالات التي تتطلب أداءً مقاومًا للحريق، أو في درجات حرارة منخفضة للغاية، أو في بيئات ذات أحماض حامضة، أو في انبعاثات متسربة، يجب أيضًا التأكد من المعايير والوثائق الداعمة المعمول بها.

حلول صمامات كروية من DBB من SLVCN

توفر شركة SLVCN حلول صمامات DBB أحادية الكرة ومتكاملة ثنائية الكرة لخطوط الأنابيب والنفط والغاز والتكرير والبتروكيماويات والغاز الطبيعي والمنصات البحرية وغيرها من تطبيقات العزل الحرجة.

يعتمد التكوين المناسب على ترتيب العزل المطلوب، ووسط العملية، والضغط ودرجة الحرارة، واتجاه الضغط، وتصميم المقعد، وإدارة ضغط التجويف، ومتطلبات الاختبار.

شارك بيانات صمامك أو ظروف تشغيله مع فريقنا. سنراجع التطبيق ونوصي بهيكل صمام مناسب، ومجموعة مواد ملائمة، وخطة اختبار قبل إعداد العرض الفني والتجاري.

يبدأ اختيار صمام الكرة DBB الصحيح بفهم ظروف العزل والتشغيل الفعلية - وليس مجرد مطابقة حجم الصمام وفئة الضغط.
