صمامات كروية ذات فتحة كاملة مقابل صمامات كروية ذات فتحة مخفضة: كيف تختار التصميم المناسب؟

تُستخدم صمامات الكرة على نطاق واسع في قطاعات النفط والغاز، والبتروكيماويات، وتوليد الطاقة، ومعالجة المياه، وأنظمة خطوط الأنابيب الصناعية. وتتوفر صمامات الكرة عادةً وفقًا لمسار التدفق الداخلي. كامل القوة، والمعروف أيضًا باسم منفذ كامل، و قطر مخفض، والمعروف أيضًا باسم منفذ مخفض، تصاميم.

قد يبدو الفرق بسيطًا. يتميز الصمام ذو الفتحة الكاملة بفتحة داخلية أكبر، بينما يتميز الصمام ذو الفتحة المخفضة بفتحة أصغر من القطر الاسمي للأنبوب. مع ذلك، في أنظمة الأنابيب الفعلية، يمكن أن يؤثر هذا الاختيار على سعة التدفق، وانخفاض الضغط، وسرعة السائل، ومتطلبات التنظيف، وعزم التشغيل، وحجم المشغل، والتكلفة الإجمالية للمشروع.

لا يُعدّ القطر الكامل أو القطر المخفّض الخيار الأفضل دائمًا. يعتمد الاختيار الصحيح على ظروف التشغيل وتصميم خط الأنابيب ومتطلبات المشروع.

صمام كروي كامل الفتحة: ممر تدفق أكبر

أ صمام كروي كامل الفتحة تم تصميمها بفتحة كروية توفر ممر تدفق أكبر وأكثر مباشرة عندما يكون الصمام مفتوحًا بالكامل.

بالمقارنة مع تصميم الصمام ذي القطر المخفّض، فإن الصمام ذو القطر الكامل عادةً ما يُقلل من مقاومة مسار التدفق. وهذا يُساعد على تقليل فقدان الضغط والحفاظ على سعة تدفق أعلى، خاصةً في خطوط الأنابيب الطويلة وأنظمة التدفق العالي.

يتم اختيار صمامات الكرة ذات الفتحة الكاملة عادةً للأسباب التالية:

• خطوط أنابيب نقل النفط والغاز
• خطوط المعالجة الرئيسية
• تطبيقات التدفق العالي
• أنظمة ذات متطلبات صارمة لانخفاض الضغط
• خطوط الأنابيب التي تتطلب تنظيف الأنابيب بالخنادق أو الفحص الداخلي

مع ذلك، لا يعني القطر الكامل بالضرورة أن يكون قطر فتحة الصمام مطابقًا تمامًا للقطر الداخلي للأنبوب المتصل به. فقد تختلف الأنابيب ذات الحجم الاسمي نفسه في سماكة جدرانها وأقطارها الداخلية.

بالنسبة لتطبيقات خطوط الأنابيب الحرجة، يجب التأكد من الحد الأدنى الفعلي للقطر الداخلي من رسم الصمام، وبيانات المواصفات الفنية، ومواصفات المشروع.

صمام كروي ذو تجويف مخفض: تصميم صغير الحجم وعملي

أ صمام كروي ذو قطر داخلي مخفض يحتوي على تجويف داخلي أصغر من الحجم الاسمي لخط الأنابيب. ويمكن وصفه أيضًا بأنه منفذ مخفض، ميناء عادي أو منفذ قياسي صمام كروي، حسب مصطلحات الشركة المصنعة.

نظراً لأن ممر التدفق أصغر، فقد تزداد سرعة السائل عبر الصمام، وقد يحدث فقدان إضافي للضغط مقارنة بصمام كامل الفتحة من نفس الحجم الاسمي.

لا يعني هذا أن الصمام أقل جودة. فالقطر المخفّض هو ببساطة تصميم مختلف للقطر. وغالبًا ما يُختار هذا النوع عندما لا يتطلب النظام أقصى سعة تدفق أو فتحًا كاملًا للأنبوب.

تشمل المزايا النموذجية لصمامات الكرة ذات القطر الداخلي المخفّض ما يلي:

• بنية صمام أكثر إحكاما
• وزن أقل
• انخفاض استهلاك المواد
• عزم دوران تشغيلي منخفض
• متطلبات علبة تروس أو مشغل أصغر
• تركيب أكثر اقتصادية

تُستخدم صمامات الكرة ذات القطر المخفض بشكل شائع في خطوط التفرع وأنظمة المرافق وخطوط الأنابيب الصناعية العامة والأنظمة غير القابلة للتنظيف بالفرشاة والتطبيقات التي يكون فيها فقدان الضغط المحسوب مقبولاً.

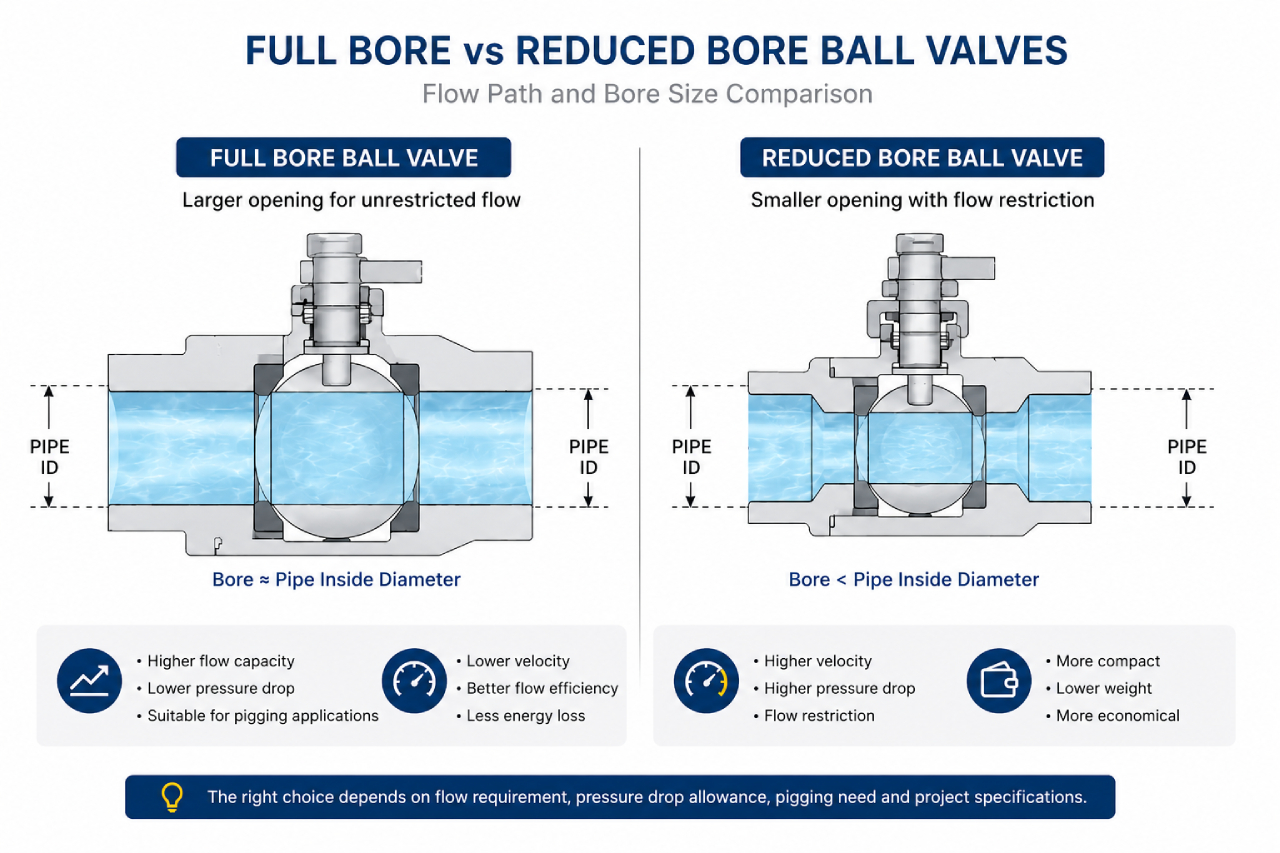

مقارنة بين صمام كروي ذي فتحة كاملة وصمام كروي ذي فتحة مخفضة

هذه المقارنة توفر إرشادات عامة فقط. يعتمد الأداء الفعلي على حجم الصمام، وقطر التجويف، وفئة الضغط، وخصائص الوسط، ومعدل التدفق، وتصميم النظام.

كيف يؤثر قطر التجويف على انخفاض الضغط

يؤثر حجم تجويف صمام الكرة بشكل مباشر على مساحة التدفق وفقدان الضغط.

يوفر التصميم ذو الفتحة الكاملة ممر تدفق أكبر ويساعد على تقليل انخفاض الضغط المحلي، خاصة في خطوط الأنابيب لمسافات طويلة وأنظمة التدفق العالي والتطبيقات التي يكون فيها هامش الضغط محدودًا.

يؤدي تصميم التجويف المصغر إلى تقليل مساحة التدفق. في ظل ظروف التدفق العالي، قد يزيد ذلك من سرعة السائل وفقدان الضغط. في العديد من الأنظمة، يمكن اعتبار فقدان الضغط هذا مقبولاً، ولكن يجب التحقق منه مقابل معدل التدفق الفعلي، وقيمة Cv/Kv، وانخفاض ضغط النظام المسموح به.

هل صمام الكرة ذو الفتحة الكاملة مناسب دائمًا لعملية التنظيف بالفرشاة؟

غالباً ما يتم اختيار صمام كروي كامل الفتحة لخطوط الأنابيب التي تتطلب تنظيف الأنابيب بالخنادق، أو خلط المكونات، أو الفحص الداخلي. ومع ذلك، لا يعني التجويف الكامل بالضرورة إمكانية التنظيف بالفرشاة.

بالنسبة لخدمة التنظيف بالخناق، يجب التأكد من الحد الأدنى الفعلي للقطر الداخلي للأنبوب، والقطر الداخلي للأنبوب، والهندسة الداخلية للصمام، وتصميم المقعد، وبنية التجويف، وأبعاد الخناق من رسم الصمام ومواصفات المشروع.

بالنسبة لمشاريع صمامات خطوط الأنابيب API 6D، يجب تحديد متطلبات التنظيف بشكل واضح في ورقة البيانات بدلاً من افتراضها فقط من مصطلح "الفتحة الكاملة".

كيفية الاختيار بين صمامات الكرة ذات الفتحة الكاملة والفتحة المخفضة

ينبغي أن يستند الاختيار إلى ظروف التشغيل الفعلية بدلاً من مجرد اختيار القطر الأكبر أو الأصغر.

لا ينبغي أن يحل الجدول محل المراجعة الهندسية. إنه نقطة انطلاق عملية لمقارنة التصميمين.

لا يعني الضغط الكامل دائمًا الخيار الأفضل

من المفاهيم الخاطئة الشائعة أن القوة القصوى هي الخيار الأفضل دائماً.

في الواقع، تتطلب الصمامات ذات الفتحة الكاملة عادةً أجسام صمامات أكبر، ومواد أكثر، ووزنًا أعلى، وعزم دوران تشغيل أعلى. بالنسبة للصمامات الكروية التي تعمل بالهواء المضغوط أو الكهرباء أو الهيدروليك، قد يؤدي ذلك أيضًا إلى مشغل أو علبة تروس أكبر.

يمكن أن توفر الصمامات ذات القطر المخفض حلاً أكثر إحكاما وفعالية من حيث التكلفة عندما لا تكون هناك حاجة إلى أقصى سعة تدفق ويبقى فقدان الضغط ضمن النطاق المسموح به.

أفضل تصميم للصمام هو الذي يتوافق مع متطلبات العملية الفعلية، وليس ببساطة التصميم ذو أكبر فتحة.

المعايير الرئيسية التي يجب مراجعتها قبل الاختيار

قبل اختيار صمام كروي كامل التجويف أو مخفض التجويف، ينبغي مراجعة المعايير التالية:

• التوافق بين الوسط والمواد الكيميائية
• ضغط التشغيل ودرجة الحرارة
• معدل التدفق
• انخفاض الضغط المسموح به
• حجم خط الأنابيب وجدول الأنابيب
• الحد الأدنى الفعلي لمتطلبات التجويف
• متطلبات التنظيف بالخراطيم أو الفحص المباشر
• التشغيل اليدوي أو الهوائي أو الكهربائي أو الهيدروليكي
• مادة المقعد وتصميم الإحكام
• معايير التصميم والاختبار المطبقة

بالنسبة للصمامات الكروية الآلية، يجب أن يأخذ تحديد حجم المشغل في الاعتبار أيضًا عزم الدوران التشغيلي، والضغط التفاضلي، ومادة المقعد، وعامل الأمان، ومتطلبات التحكم.

المعايير ومتطلبات المشروع

بالنسبة لمشاريع صمامات الكرة في خطوط الأنابيب، يجب مراجعة نوع التجويف ومتطلبات التنظيف ومتطلبات الاختبار جنبًا إلى جنب مع ورقة بيانات المشروع ورسم الصمام المعتمد.

يُستخدم معيار API 6D بشكل شائع لصمامات خطوط الأنابيب، بينما قد ينطبق معيار ASME B16.34 على تصنيفات الضغط ودرجة الحرارة والمواد والتصميم والفحص والاختبار ومتطلبات وضع العلامات، وذلك اعتمادًا على نوع الصمام ومواصفات المشروع.

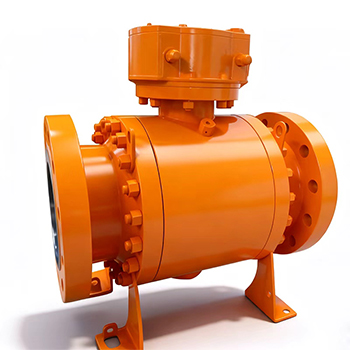

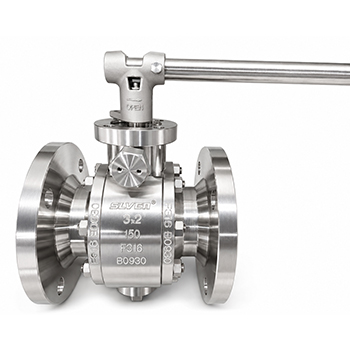

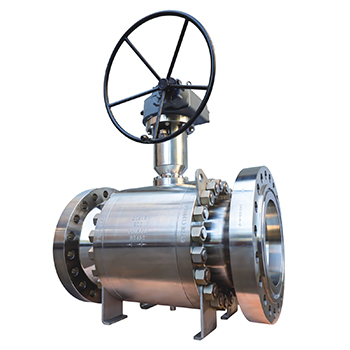

صمام كروي فولاذي مطروق مثبت على محور دوران من الفئة 300	صمام كروي من الفئة 2500 / 6000 رطل لكل بوصة مربعة، مصنوع من الفولاذ المطروق، مثبت على محور دوران	صمام كروي مُثبَّت على محور دوران بقطر مخفَّض مصنوع بتقنية التشكيل، مزود بمقبض ذراع قابل للقفل	صمام كروي مبرد من الفئة 900 ذو منفذ مخفض، مصنوع من الفولاذ المطروق، مثبت على محور دوران، مصمم للاستخدام في درجات الحرارة المنخفضة.
