صمامات كروية عائمة مقابل صمامات كروية مثبتة على محور: كيفية اختيار التصميم المناسب

يكمن الفرق الرئيسي بين صمام الكرة العائم وصمام الكرة المثبت على محور في أمر بسيط: فالكرة العائمة قد تتحرك قليلاً تحت الضغط، بينما الكرة المثبتة على محور مدعومة ميكانيكياً. هذا الاختلاف الميكانيكي يؤثر على كيفية إحكام إغلاق المقاعد، وكيفية توليد عزم الدوران، وكيفية التعامل مع ضغط التجويف، وكيفية صيانة الصمام.

يبدأ الاختيار بظروف الخط ووظيفة العزل. أما الاختصار الشائع - صمام عائم للضغط المنخفض، وصمام محوري للضغط العالي - فيغفل الكثير من العوامل. فحجم الصمام، وفرق الضغط، ودرجة الحرارة، وترتيب المقعد، والقطر الداخلي، وآلية التشغيل، والاختبار، كلها عوامل تؤثر على النتيجة.

كيف يعمل صمام الكرة العائم؟

في صمام الكرة العائم، يدور ساق الصمام الكرة، ولكن لا يوجد محور ارتكاز سفلي يدعمها. تستقر الكرة بين المقعدين ويمكنها التحرك لمسافة قصيرة على طول محور خط الأنابيب.

عند إغلاق الصمام، يدفع الضغط في الجزء العلوي الكرة باتجاه المقعد في الجزء السفلي. ويساعد حمل التلامس الناتج على تشكيل مانع التسرب. وللخدمة المناسبة، يوفر هذا التصميم البسيط ما يلي:

• بناء مضغوط؛
• عدد أقل من الأجزاء الداخلية الرئيسية؛
• وزن أقل وحمل أقل على الأنابيب؛
• تكلفة تنافسية؛
• عزل موثوق به للتشغيل/الإيقاف.

تفرض آلية الضغط نفسها حدودًا عملية. فمع ازدياد حجم الكرة أو ارتفاع فرق الضغط، قد يزداد الحمل على المقعد والاحتكاك وعزم الدوران التشغيلي. وهذا يؤثر على عمر المقعد، بالإضافة إلى حجم علبة التروس أو المشغل.

كيف يعمل صمام الكرة المثبت على محور الدوران؟

في الصمام المثبت على محور، يتم دعم الكرة من الأعلى والأسفل. وهي تدور في مكانها بدلاً من التحرك باتجاه المقعد السفلي.

تتحرك حلقات المقعد المزودة بنابض باتجاه الكرة، ويمكن لضغط الخط أو التجويف أن يزيد من نشاطها وفقًا لتصميم المقعد. يدعم هذا الترتيب العديد من الميزات التي غالبًا ما تكون مطلوبة في الخدمة الشاقة:

• وضع الكرة بشكل ثابت تحت ضغط تفاضلي عالٍ؛
• تحميل الكرة إلى المقعد بشكل أكثر سهولة في الأحجام الأكبر؛
• مقاعد مستقلة في اتجاهي المنبع والمصب؛
• تجهيزات تصريف المياه، والتهوية، والتحكم في ضغط التجويف؛
• تكامل أوثق مع حزمة المشغل.

تُضيف هذه المكونات الإضافية وزنًا وعددًا من القطع وتكلفة، لذا فهي مفيدة فقط عند الحاجة إليها. يكشف الرسم التخطيطي وإجراءات الاختبار معلوماتٍ أكثر بكثير عن وظيفة المقعد وسلوك التجويف مما تكشفه كلمة "محور الدوران" في ورقة البيانات.

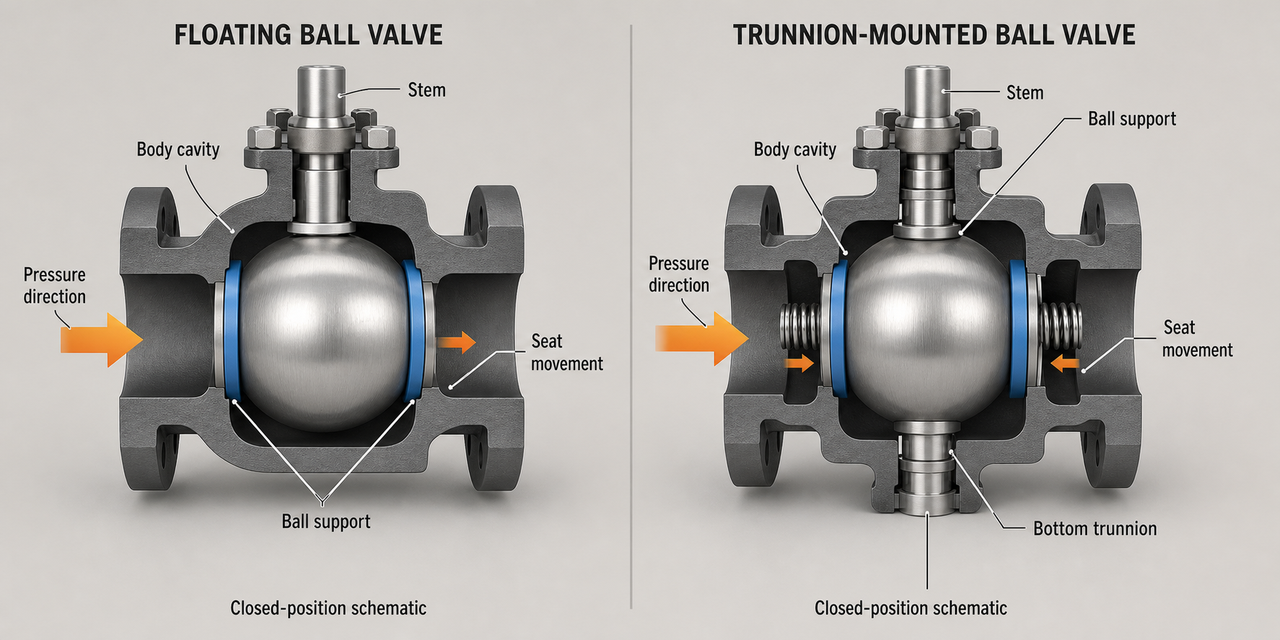

مقارنة بين صمامات الكرة العائمة وصمامات الكرة ذات المحور الدوار

استخدم هذا الجدول كمعيار أولي، وليس كمواصفات نهائية. تُحدد ورقة البيانات المقدمة، والرسم المقطعي، وحساب عزم الدوران، وخطة الاختبار، الخيار الأمثل للمشروع الفعلي.

متى يكون صمام الكرة العائم هو الخيار الأفضل في كثير من الأحيان؟

يُعد التصميم العائم خيارًا قويًا عندما:

• يشمل النموذج المختار الحجم والفئة ودرجة الحرارة ومجموعة المواد؛
• مادة المعالجة متوافقة مع مواد المقعد والختم؛
• يظل عزم التشغيل وحجم المشغل عمليين؛
• يساعد الوزن الخفيف والحجم الصغير على سهولة التركيب؛
• يتطلب الواجب عزلًا مباشرًا بين التشغيل والإيقاف؛
• لا حاجة لوظائف المقعد المستقل أو وظائف التجويف المتقدمة.

في ظل هذه الظروف، قد يؤدي اختيار تصميم محور دوران أثقل إلى زيادة التكلفة وأعمال الفحص دون تحسين مهمة العزل.

متى يكون صمام الكرة المثبت على محور الدوران هو الخيار الأفضل في كثير من الأحيان؟

يُستخدم تصميم المحور الدوار عندما:

• يؤدي الحجم أو الضغط التفاضلي إلى زيادة التحميل على المقعد في التصميم العائم؛
• يُعد عزم دوران المشغل وهامش التشغيل أمرين بالغَي الأهمية؛
• سيخدم الصمام خط أنابيب أو غاز أو غاز طبيعي مسال أو بتروكيماويات أو نظام آخر يتطلب متطلبات عالية؛
• يتضمن تصميم المقعد DBB أو DIB أو وظيفة تخفيف تجويف محددة؛
• يُعدّ التنظيف الكامل للأنابيب جزءًا من تصميم الخط؛
• يتطلب المشروع مدخلاً جانبياً، أو مدخلاً علوياً، أو بناءً ملحوماً بالكامل أو بناءً متكاملاً مع المشغل؛
• تتطلب درجة الحرارة، أو دورات التشغيل، أو المواد الصلبة، أو أي حالة خدمة أخرى، تكوينًا مصممًا خصيصًا.

يُساهم دعم المحور في حل جزء من المشكلة. ولا تزال هناك حاجة إلى تضافر مواد المقعد، واتجاه منع التسرب، وتخفيف تجويف الفتحة، والاختبار، وتحديد حجم المشغل.

خمس فحوصات هندسية قبل اختيار الصمام

في شركة SLVCN، تبدأ مراجعة التكوين ببيانات الخط ووظيفة العزل المقصودة. ومن ثم، يمكن التحقق من ترتيب المقعد، والفتحة، ومسار ضغط التجويف، ودورة تشغيل المشغل للصمام المقترح.

1. انظر إلى ما هو أبعد من فئة الضغط

لا تحدد فئة الضغط وحدها تصميم الصمام. فقد يختلف صمامان يحملان نفس فئة ASME في الحجم المتاح، وتصنيف الضغط ودرجة الحرارة، وفرق الضغط المسموح به، وسلوك المقعد، وعزم التشغيل.

ابدأ بتصميم ضغط التشغيل، ثم تحقق من أقصى فرق ضغط في كل حالة تشغيل. وتُكمل درجة الحرارة والوسط المستخدم وتردد التشغيل ووصلة النهاية الصورة.

2. حدد وظيفة منع التسرب ووظيفة المشغل

يجب أن يُحكم الصمام إغلاقه عند أعلى فرق ضغط محدد وأدنى ضغط مؤثر في العملية. في التصميم العائم، يزيد ضغط الخط من الحمل على مقعد الصمام في اتجاه التدفق. أما في التصميم المحوري، فتُؤمّن النوابض التلامس الأولي، ويُزيد ضغط العملية من قوة مقعد الصمام.

تجنّب استخدام عبارات غامضة مثل "محكم الإغلاق تمامًا" ما لم يتم تحديد معيار الاختبار والضغط والاتجاه والوسط والمدة والتسريب المسموح به. بالنسبة للصمامات المُشغّلة، قارن عزم الدوران اللازم لفتح الصمام، وعزم الدوران أثناء التشغيل، وعزم الدوران اللازم للإغلاق، وعزم الدوران اللازم للإغلاق التام مع خرج المُشغّل عند أدنى ضغط إمداد متاح. أضف عامل الأمان المتفق عليه.

3. تتبع مسار ضغط التجويف

عند إغلاق صمام الكرة، قد ينحصر السائل في تجويف الجسم. ويمكن أن يؤدي التسخين أو التمدد الحراري إلى زيادة ضغط التجويف.

في العديد من تصميمات المحاور، يسمح مقعد ذو تأثير مكبس واحد بتدفق ضغط التجويف الزائد نحو جانب خط الضغط المنخفض. أما الترتيب ذو تأثير المكبس المزدوج فيمكنه عزل الضغط في كلا الاتجاهين، وقد يتطلب نظام تخفيف ضغط خارجي. يختلف سلوك الصمام العائم باختلاف الكرة والمقاعد وجسم الصمام وتفاصيل التهوية. وأفضل طريقة للتحقق هي تتبع مسار الضغط على الرسم المقطعي المعتمد.

4. حدد DBB أو DIB حسب الوظيفة

لا يُعتبر الصمام المُثبَّت على محور ارتكاز صمامًا من نوع DIB تلقائيًا، كما أن مصطلحي DBB وDIB ليسا مترادفين. فترتيب المقعد، واتجاه الإحكام، ومصدر الضغط، وتخفيف الضغط في التجويف، واختبار المصنع هي التي تحدد الوظيفة الفعلية.

يمكن لطلب عرض الأسعار إزالة الغموض من خلال تحديد المقعد الذي يشكل كل حاجز، ومكان تطبيق ضغط الاختبار، وكيفية تهوية التجويف أو تخفيف الضغط عنه، وكيفية التحقق من النتيجة. لمزيد من التفاصيل، انظر صمام كروي DBB.

5. تعامل مع حجم التجويف كقرار منفصل

لا يؤثر تصميم دعامة الكرة على حجم التجويف. يمكن توفير الصمامات العائمة والصمامات المحورية بتجويف كامل أو مخفّض. يرجى توضيح الحد الأدنى لممر التدفق، وانخفاض الضغط المسموح به، ومتطلبات التنظيف، ووزن الصمام، ونطاق عمل المشغل، وحدود التركيب في ورقة البيانات.

أخطاء الاختيار الشائعة

1. بافتراض أن كلمة "trunnion" تعني أفضل. لا تكون أعمال البناء الإضافية ذات قيمة إلا عندما تحل مشكلة تتعلق بالخدمة أو وظيفة المقعد.
2. الاختيار بناءً على ضغط الخط فقط. تؤثر معايير الضغط التفاضلي ودرجة الحرارة والوسط ومواد المقعد والتدوير والتسريب أيضًا على الاختيار.
3. قراءة DBB أو DIB من اسم الصمام. تأكد من ترتيب المقعد، واتجاه الضغط، وتوفير فتحة التصريف والتهوية، والاختبار المصنعي.
4. تجاهل عملية منع التسرب تحت ضغط منخفض. لا تثبت القدرة على تحمل الضغط العالي إمكانية الإحكام عند أدنى فرق ضغط محدد.
5. تحديد حجم المشغل بناءً على قيمة عزم الدوران. تحقق من كل نقطة تشغيل مقابل خرج المشغل عند أدنى حالة إمداد.
6. مقارنة سعر الشراء فقط. يؤثر حجم المشغل، ودعم الأنابيب، والتركيب، والفحص، والصيانة، وقطع الغيار، ووقت التوقف، جميعها على تكلفة دورة الحياة.

قائمة التحقق من بيانات طلب عرض أسعار صمام الكرة

تبدأ مراجعة التكوين المفيدة بما يلي:

• وسط المعالجة، والملوثات، والمواد الصلبة، ومخاطر التآكل؛
• التصميم، التشغيل، الحد الأدنى، الحد الأقصى، والضغوط ودرجات الحرارة العابرة؛
• حجم الصمام، فئة الضغط، وصلة النهاية والقطر الداخلي؛
• اتجاه الإغلاق ومعايير قبول التسرب؛
• وظائف DBB وDIB وتخفيف تجويف الأسنان والتصريف والتهوية أو حقن المواد المانعة للتسرب؛
• التشغيل اليدوي، أو التشغيل بالتروس، أو التشغيل الهوائي، أو التشغيل الهيدروليكي، أو التشغيل الكهربائي، بما في ذلك وضع الفشل؛
• توقعات الفحص والاختبار والتوثيق والصيانة والتركيب والتسليم.

الأسئلة الشائعة:
