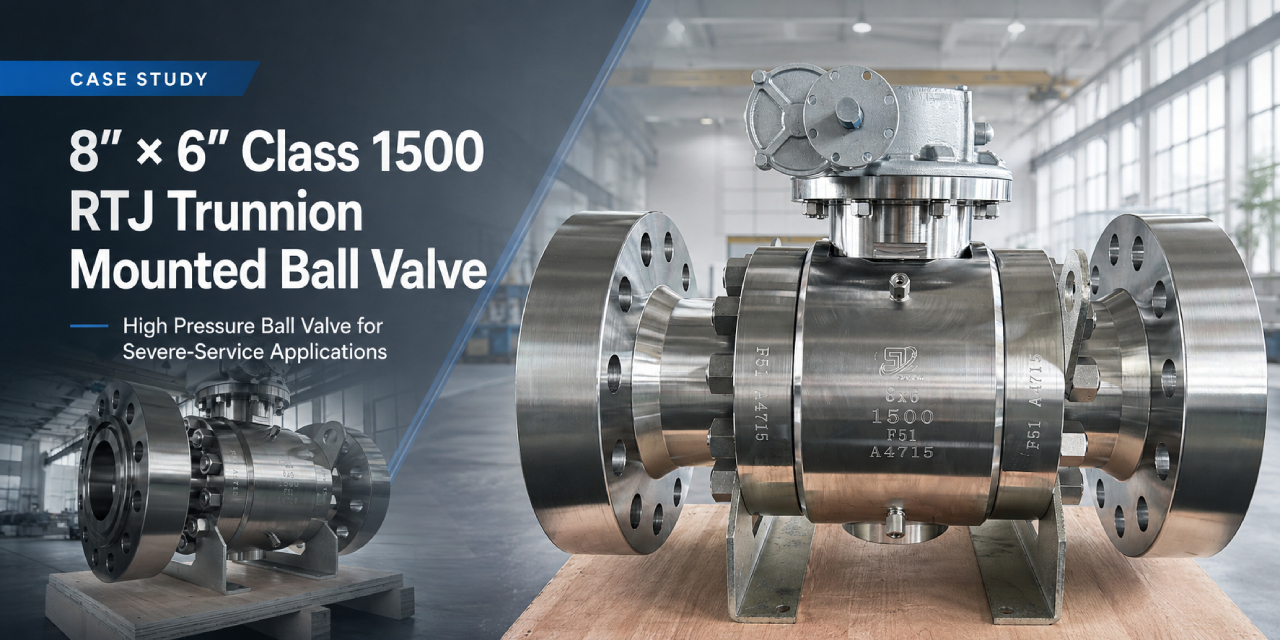

دراسة حالة: صمام كروي مثبت على محور دوران من الفئة 1500 RTJ مقاس 8 بوصات × 6 بوصات
قامت شركة SLVCN بتوريد منتج مخصص لهذا الطلب صمامات كروية عالية الضغطلمورد معدات صناعية وخدمات الصيانة والإصلاح والتشغيل. كان المطلوب هو صمام كروي RTJ ذو منفذ مخفض مثبت على محور، مقاس 8 بوصات × 6 بوصات، حمولة 1500 رطل للخدمة ذات الضغط العالي، مع تصميم الصمام وفقًا لمعيار API 6D.
يتكون جسم الصمام والكرة والساق من الفولاذ المقاوم للصدأ المزدوج F51، مع مقاعد من مادة PEEK وتصميم مانع تسرب شفوي. نطاق درجة حرارة التشغيل المحدد هو من -29 درجة مئوية إلى 204 درجة مئويةبفضل حجم الصمام البالغ 8 بوصات وقطر التجويف المخفض البالغ 6 بوصات، فإن هذا صمام كروي ذو منفذ مخفض إعدادات.
لهذا السبب صمام كروي ذو حافة عالي الضغطتم اختيار مزيج من البناء المطروق، والكرة المثبتة على محور الدوران، ونهايات RTJ، ومادة F51، ومقعد PEEK بناءً على متطلبات المشروع الفعلية للضغط ودرجة الحرارة ومقاومة التآكل وأداء منع التسرب.

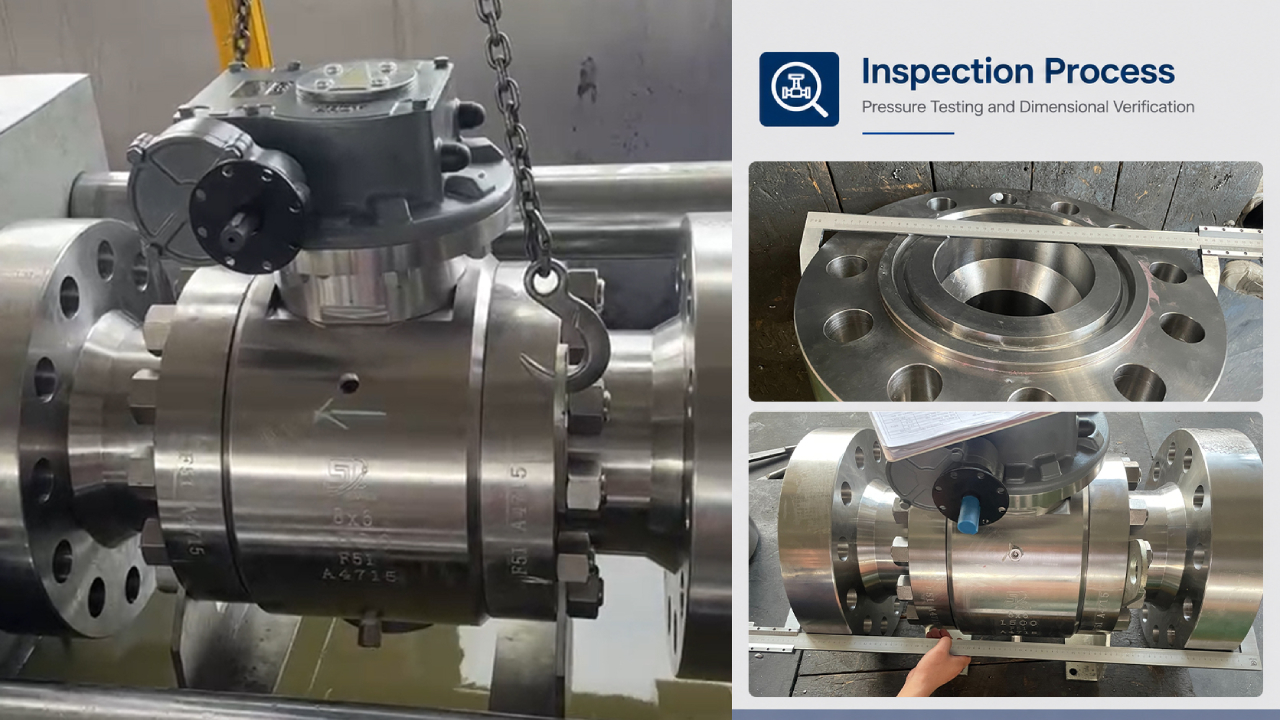

الفحص واختبار الضغط قبل الشحن
بالنسبة لصمام من الفئة 1500، لا يكفي التحقق من المواصفات المكتوبة. قبل الشحن، نتحقق من المواد الأساسية والأبعاد الحرجة مقارنةً بتكوين الصمام المعتمد، ثم نجري اختبارات الضغط والإحكام المطلوبة.
تم اختبار هذا الصمام وفقًا لمعيار API 598. وشملت الاختبارات المسجلة ما يلي: اختبار الضغط الهيدروستاتيكي للغلاف عند 37.5 ميجا باسكال، واختبار مقعد الماء عالي الضغط عند 27.5 ميجا باسكال، واختبار الهواء منخفض الضغط عند 0.6 ميجا باسكالاجتازت جميع اختبارات الضغط الثلاثة بنجاح. كما تم تسجيل الفحص البصري، والفحص البُعدي، والتشغيل، ووضع العلامات على أنها مقبولة.
يتم فحص إحكام إغلاق الصمام من كلا الجانبين كجزء من عملية الفحص. وبحسب خطة الفحص، قد يشمل ذلك اختبارات ضغط الهواء والضغط الهيدروستاتيكي للصمام من كلا الجانبين (الجانب العلوي والجانب السفلي) قبل السماح بشحن الصمام.
عند الحاجة، يمكن لـ SLVCN أن توفر وثائق المواد، وسجلات الفحص، وتقارير اختبار الضغط، وصور الفحص، وفيديوهات اختبار الصمامات لمراجعة العملاء.
بالنسبة للمشاريع المماثلة التي تتضمن صمام كروي عالي الضغط، صمام كروي مطروق، صمام كروي محوري أو صمام كروي لخط أنابيب API 6Dيمكن اختيار المواد، وفئة الضغط، وتكوين التجويف، ومادة المقعد، ووصلة النهاية، والتشغيل وفقًا لظروف الخدمة الفعلية ومواصفات المشروع.
خبرة SLVCN في صمامات الكرة ذات الخدمة الشاقة
لدى SLVCN أكثر من خبرة 20 عامًا في صناعة الصماماتمع تركيز قوي على صمامات الكرة لظروف التشغيل الصعبة. تشمل مجموعتنا للخدمة الشاقة ما يلي: صمامات كروية مبردة، صمامات كروية عالية الحرارة، صمامات كروية عالية الضغط، صمامات كروية ملحومة بالكامل، صمامات كروية DBB، صمامات كروية محورية و صمامات كروية ذات مدخل علويبالإضافة إلى تكوينات الصمامات الخاصة بالمشروع.
تم توريد صماماتنا للعملاء والمشاريع في أكثر من 100 دولة حول العالم.
إذا كنت تختار صمامًا لتطبيق معين، فأرسل لنا الضغط المتوسط، وضغط التشغيل، والضغط الأقصى، ودرجة الحرارة، وحجم الصمام، ووصلة النهاية، وطريقة التشغيل، والمعايير المطبقة.يمكن لفريقنا الفني مراجعة ظروف التشغيل والتوصية بتكوين مناسب للصمام.
