دراسة حالة: صمام كروي مثبت على محور من الفولاذ المقاوم للصدأ المزدوج من الفئة 600 F51 مقاس 6 بوصات لخدمة النفط والغاز في الشرق الأوسط
نظرة عامة على المشروع:
قامت شركة SLVCN بتوريد... لهذا المشروع النفطي والغازي في الشرق الأوسط صمام كروي مثبت على محور دوران من الفئة 600 مقاس 6 بوصات مصمم لتطبيقات عزل خطوط الأنابيب ذات الضغط العالي.
تم تصنيع الصمام باستخدام الفولاذ المقاوم للصدأ المزدوج ASTM A182 F51 لجسم الصمام والكرة، بالإضافة إلى تصميم مقعد ديفلون لتوفير أداء إحكام موثوق به لخدمات النفط والغاز والسوائل الصناعية.

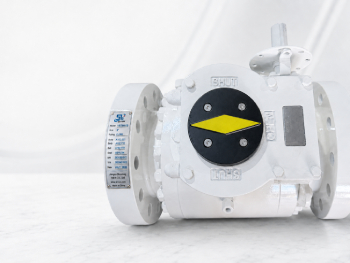

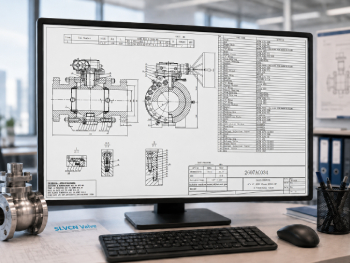

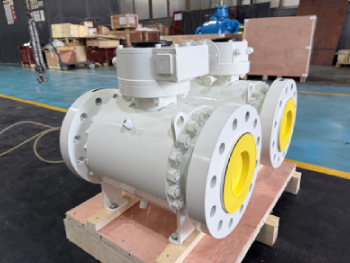

من تأكيد التصميم إلى الشحن النهائي، أكملت شركة SLVCN المشروع في غضون شهر تقريبًا، بما في ذلك مراجعة الرسومات والتحقق من المواد والتصنيع والتفتيش واختبار الضغط.
المواصفات الفنية:
| غرض | مواصفة |
|---|---|
| نوع الصمام | صمام كروي مثبت على محور دوران |
| مقاس | 6 بوصة |
| فئة الضغط | فئة ASME 600 |
| مادة الجسم | الفولاذ المقاوم للصدأ المزدوج ASTM A182 F51 |
| مادة الكرة | الفولاذ المقاوم للصدأ المزدوج ASTM A182 F51 |
| مادة المقعد | ديفلون |
| نطاق درجة الحرارة | من -29 درجة مئوية إلى 120 درجة مئوية |
| إنهاء الاتصال | حواف RF |
| عملية | يعمل بنظام التروس الدودية |
| واسطة | الغاز الطبيعي، سوائل الهيدروكربون، النفط الخام، المياه الصناعية |

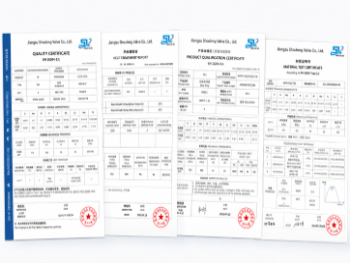

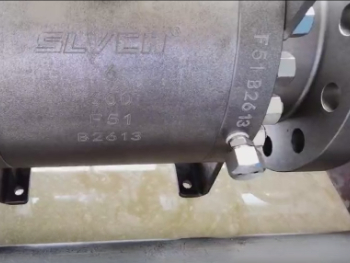

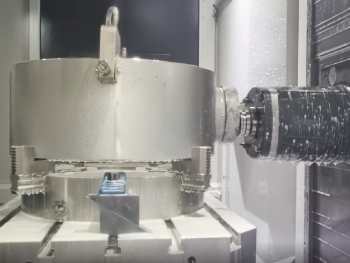

التصنيع والتفتيش وضمان الجودة:
بالنسبة لصمامات الكرة المستخدمة في ظروف الخدمة القاسية، فإن الأداء الموثوق به لا يعتمد فقط على المظهر الخارجي للصمام. فمراقبة المواد ودقة التصنيع وإجراءات الفحص أمور بالغة الأهمية لضمان موثوقية الصمام على المدى الطويل في الميدان.
لهذا السبب صمام كروي مزدوج من الفولاذ المقاوم للصدأ من الفئة 600 F51 مثبت على محور دوران، اتبعت شركة SLVCN سير عمل منظم من تأكيد الهندسة إلى الشحن النهائي.
لماذا تم اختيار الفولاذ المقاوم للصدأ المزدوج F51 لهذا الصمام الكروي؟
بالنسبة لتطبيقات صمامات الكرة للنفط والغاز من الفئة 600، يؤثر اختيار المواد بشكل مباشر على موثوقية الصمام وعمر الخدمة.
الفولاذ المقاوم للصدأ المزدوج ASTM A182 F51 تم اختيار هذا المشروع لأنه يوفر ما يلي:
- قوة ميكانيكية عالية للخدمة تحت ضغط عالٍ؛
- مقاومة جيدة للتآكل في البيئات الصناعية الصعبة؛
- أداء موثوق به لتطبيقات النفط والغاز وخطوط الأنابيب.
يُستخدم الفولاذ المقاوم للصدأ المزدوج F51 بشكل شائع في التطبيقات التي تتطلب كلاً من القوة ومقاومة التآكل، بما في ذلك:
- خطوط أنابيب النفط والغاز؛
- أنظمة البتروكيماويات؛
- البيئات البحرية والساحلية؛
- التطبيقات التي تحتوي على الكلوريد.
ينبغي أن يستند اختيار المواد النهائي دائمًا إلى متطلبات الوسط الفعلي والضغط ودرجة الحرارة والتآكل.
تطبيقات صمام الكرة المصنوع من الفولاذ المقاوم للصدأ المزدوج من الفئة 600 F51:
صمام الكرة هذا من الفئة 600 المثبت على محور دوران مناسب لتطبيقات العزل الحرجة، بما في ذلك:
- أنظمة خطوط أنابيب النفط والغاز؛
- أنظمة نقل الغاز الطبيعي؛
- مرافق معالجة الهيدروكربونات؛
- مصانع البتروكيماويات؛
- أنظمة حقن المياه؛
- تطبيقات المياه الصناعية.
يجب دائمًا اختيار تكوين الصمام وفقًا لظروف الخدمة الفعلية، بما في ذلك تصنيف الضغط ودرجة الحرارة وتوافق الوسط ومتطلبات التآكل.
حلول صمامات كروية مخصصة مثبتة على محور دوران:
على الرغم من أن العديد من صمامات الكرة الصناعية قد يكون لها تصميمات خارجية متشابهة، إلا أن هيكلها الداخلي وتركيبة المواد وأداء منع التسرب يمكن أن يختلف بشكل كبير اعتمادًا على التطبيق.
توفر شركة SLVCN حلولاً هندسية مخصصة لصمامات الكرة ذات الخدمة الشاقة، بما في ذلك:
- مواد الجسم؛
- مواد الكرة؛
- مواد المقاعد؛
- مواد جذعية؛
- حجم الصمام؛
- فئة الضغط؛
- إنهاء الاتصالات؛
- التشغيل اليدوي أو التشغيل الآلي.
تشمل خيارات المواد الشائعة الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والفولاذ المقاوم للصدأ المزدوج، ومواد السبائك. اقرأ دليل الاختيار >>
تشمل خيارات المقاعد تصميمات المقاعد المصنوعة من مادة PTFE و RPTFE و Devlon و PEEK والمعدن وفقًا لدرجة الحرارة والضغط ومتطلبات منع التسرب وتوافق الوسط. اقرأ دليل الاختيار >>
إذا كنت غير متأكد من كيفية اختيار التكوين الصحيح لصمام الكرة، فأرسل لنا تفاصيل ظروف العمل. سيقدم لك فريقنا الهندسي دعمًا احترافيًا في عملية الاختيار، وسيوصي لك بحل مناسب للصمامات.
نبذة عن SLVCN:
تتخصص شركة SLVCN في تصميم وتصنيع صمامات كروية صناعية شديدة التحمل لتطبيقات النفط والغاز والبتروكيماويات والطاقة.
مع أكثر من خبرة عشرين عاماً في تصنيع الصماماتتوفر شركة SLVCN حلولاً هندسية للصمامات للتطبيقات الصناعية الحيوية في جميع أنحاء العالم.

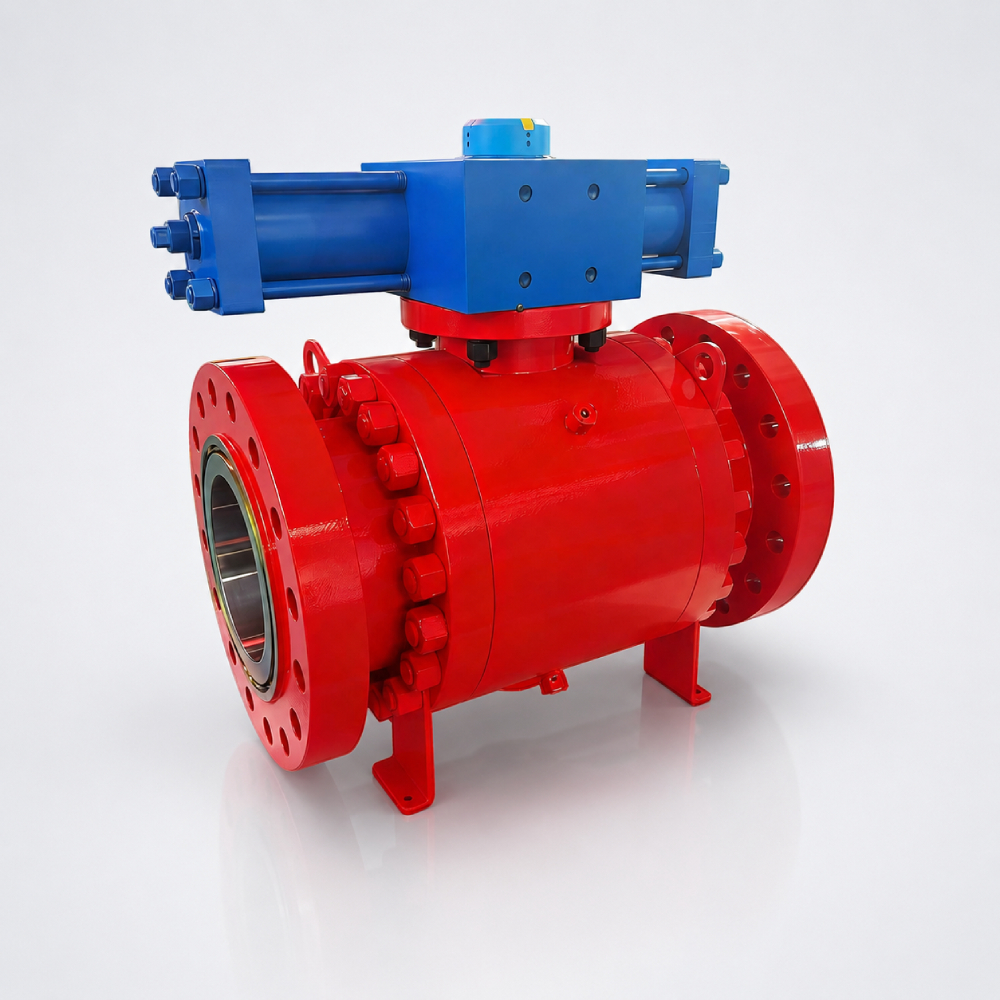

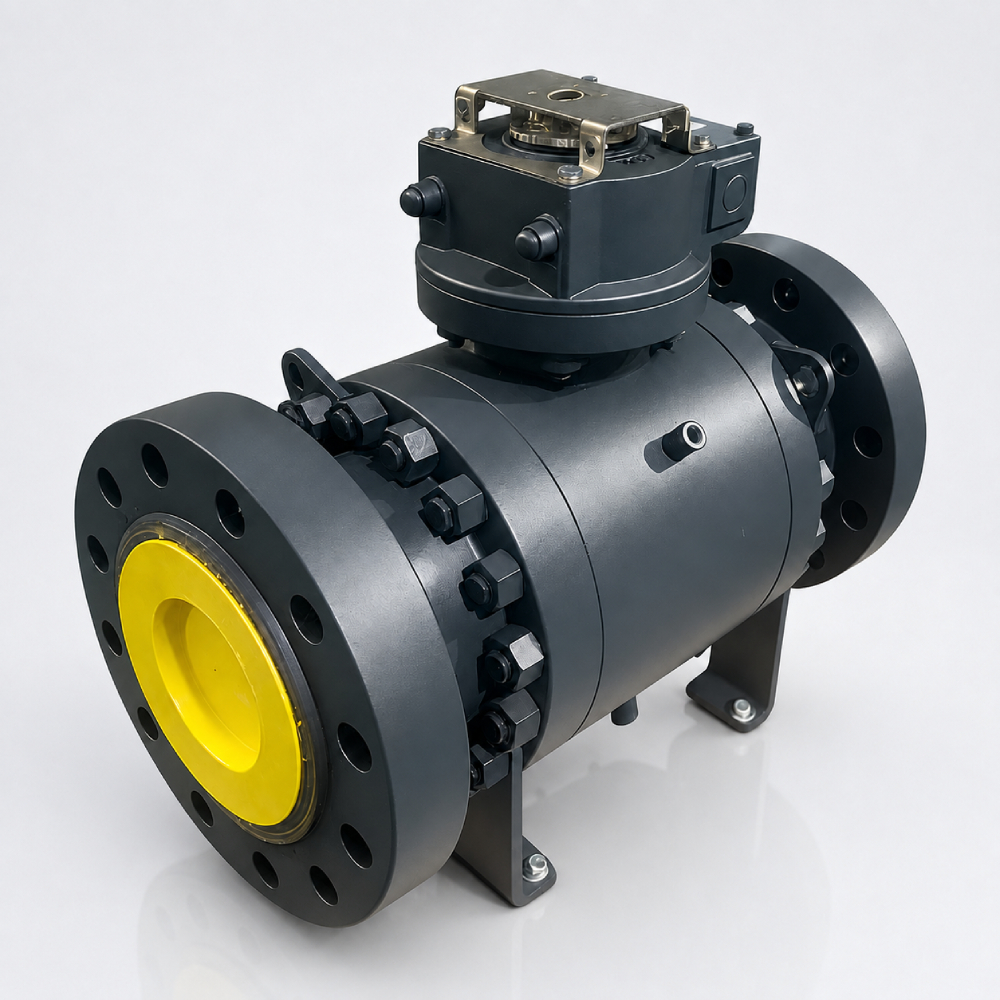

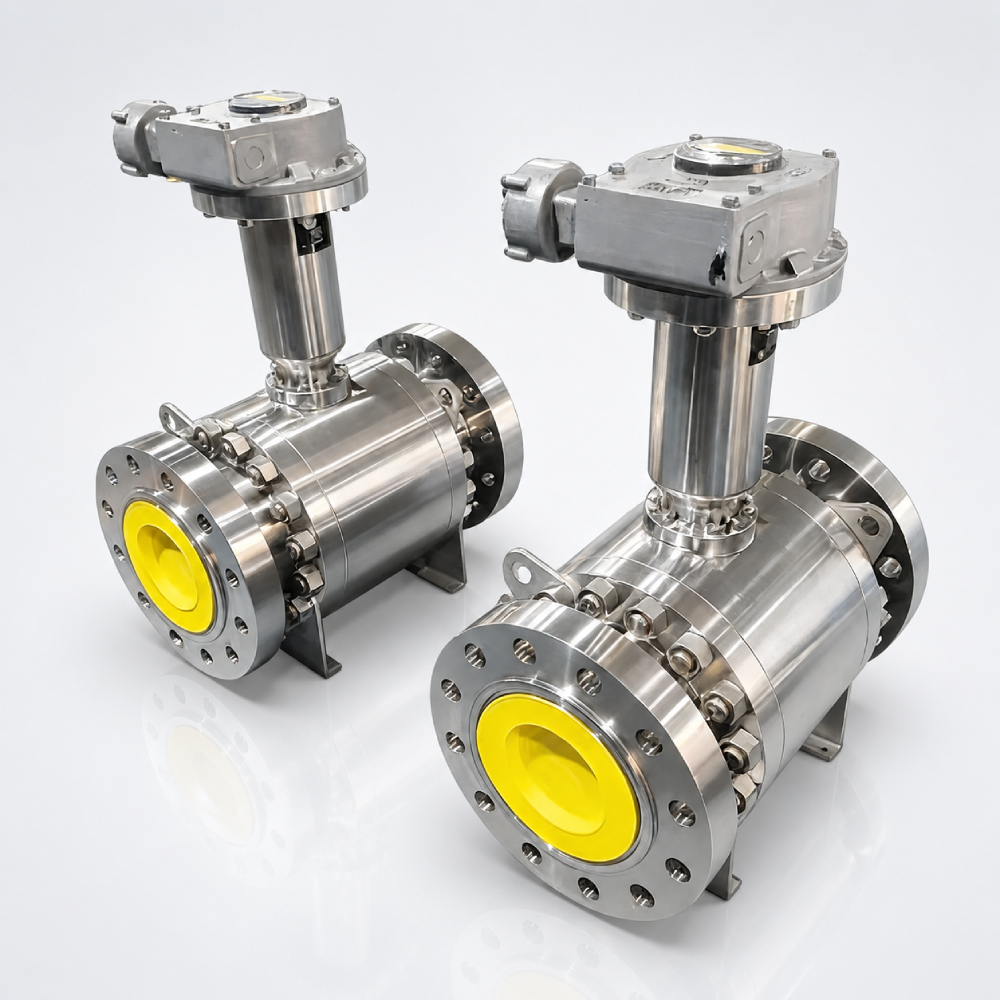

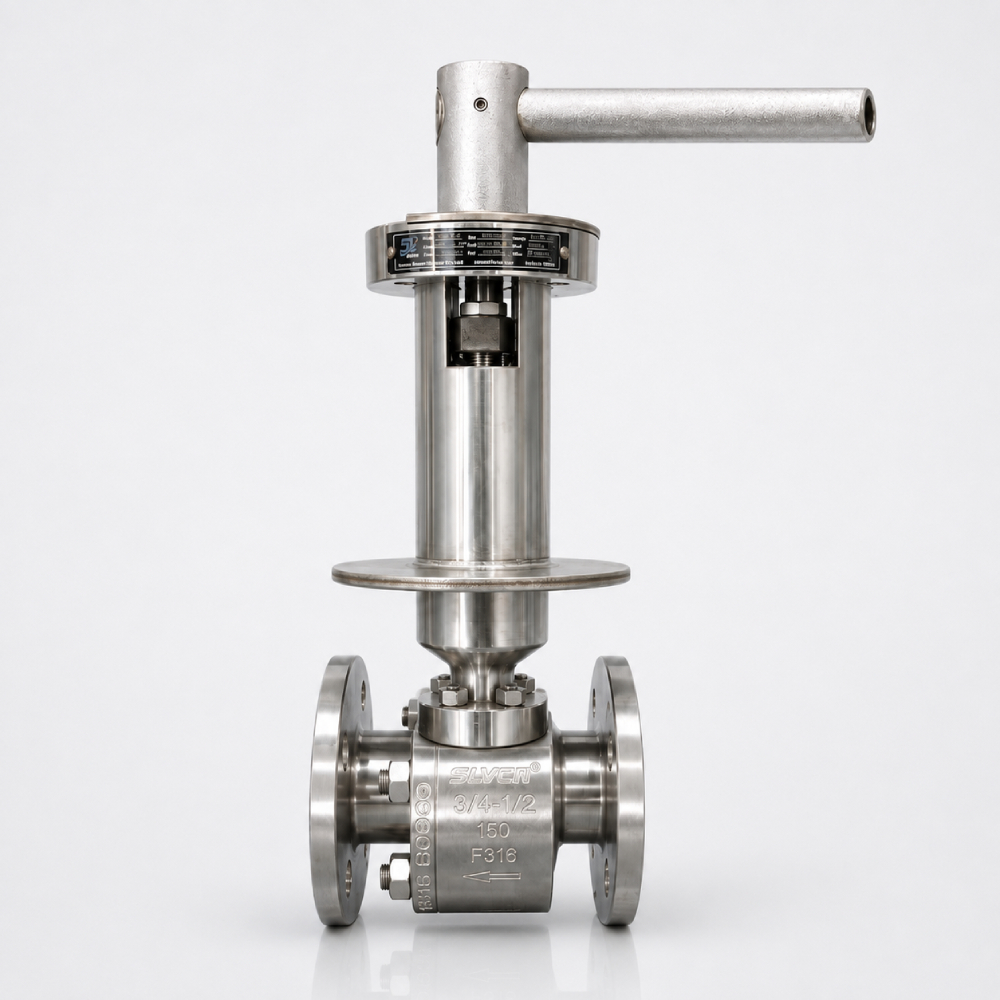

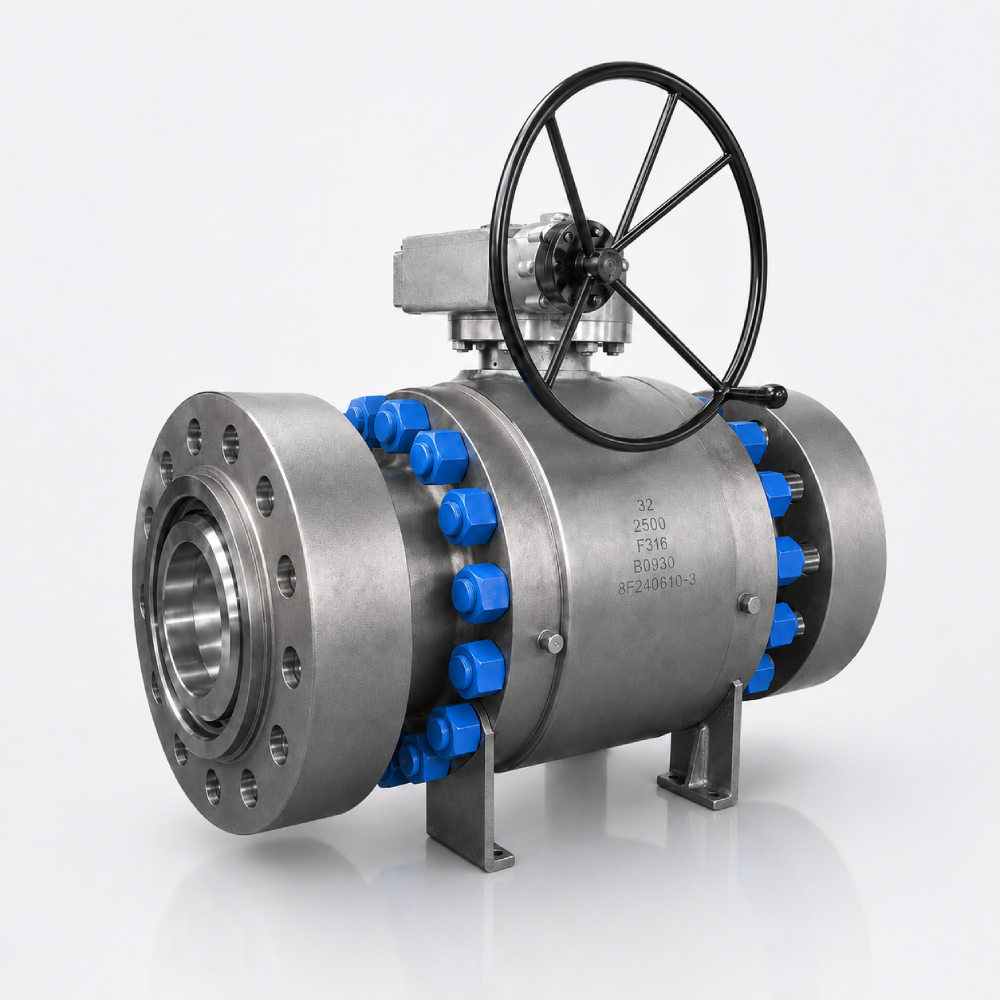

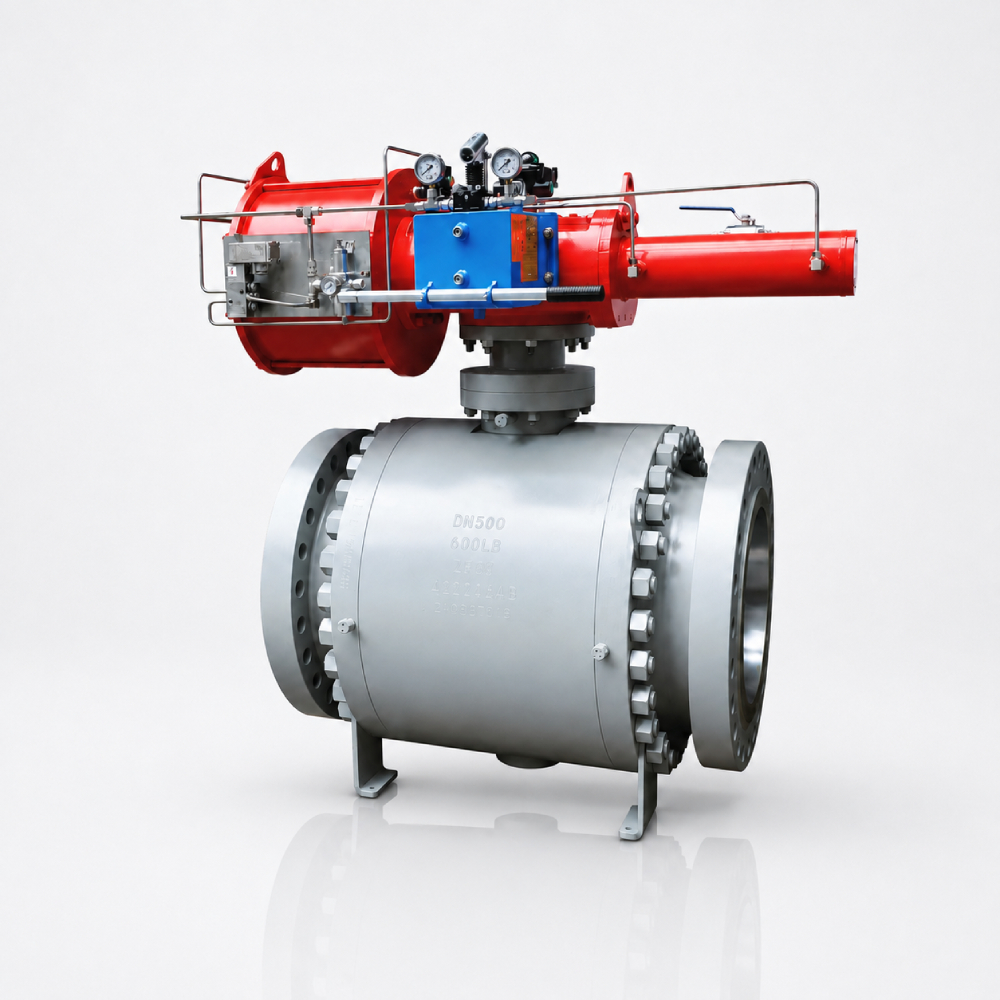

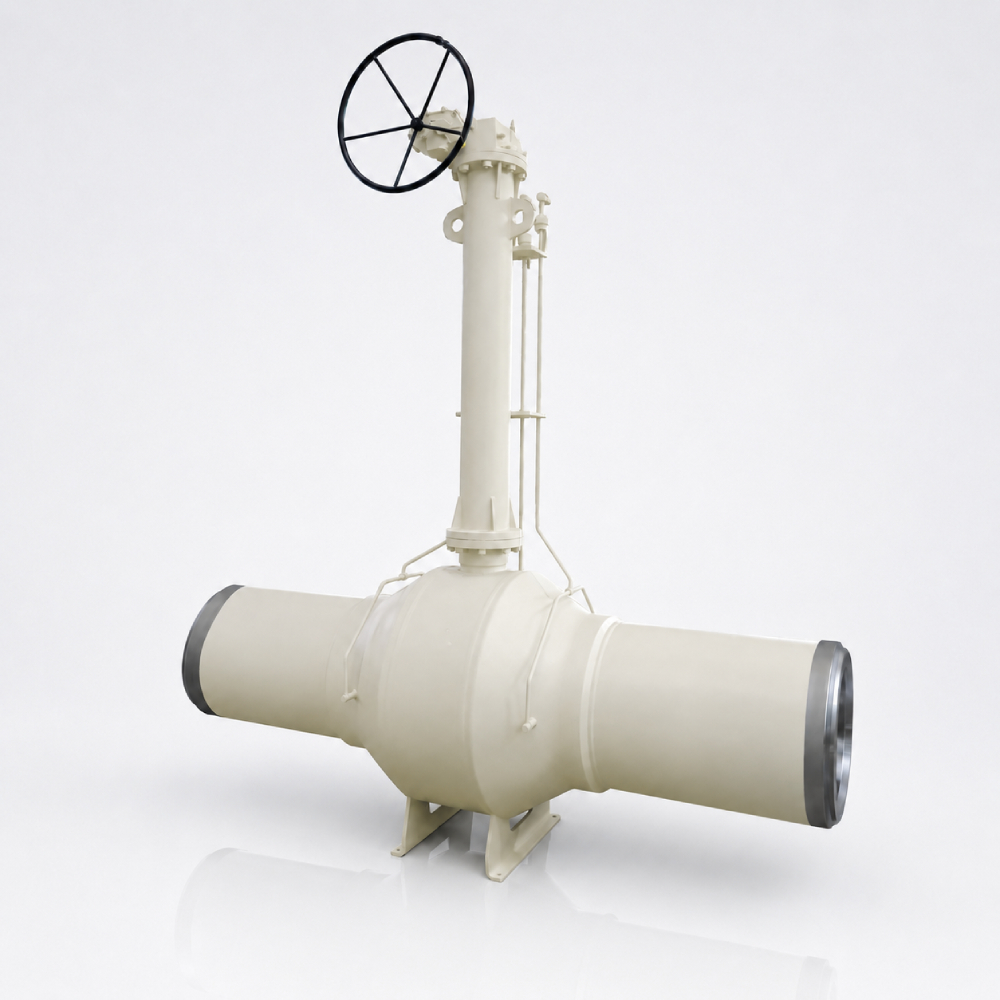

تشمل مجموعة منتجاتنا ما يلي:
بفضل المراجعة الهندسية، وإمكانية تتبع المواد، واختبار الضغط، وقدرات التصنيع المخصصة، تساعد SLVCN العملاء على تطوير حلول صمامات موثوقة لتطبيقات خطوط الأنابيب والتطبيقات الصناعية الهامة.
التعليمات
كيف أختار المادة المناسبة لصمام كروي عالي الضغط؟
ج: يعتمد اختيار المواد لصمامات الكرة عالية الضغط على الوسط والضغط ودرجة الحرارة ومتطلبات التآكل وبيئة الخدمة.
بالنسبة لتطبيقات النفط والغاز والتطبيقات الصناعية الصعبة، يتم اختيار صمامات الكرة المصنوعة من الفولاذ المطروق بشكل شائع لأن المكونات المحتوية على الضغط المطروق توفر قوة ميكانيكية عالية وأداءً موثوقًا به في ظل خدمة الضغط العالي.
تشمل خيارات مواد تصنيع الهيكل الشائعة ما يلي: الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والفولاذ المقاوم للصدأ المزدوج، ومواد السبائك الخاصة، وذلك حسب شروط الخدمة المطلوبة.
بالنسبة لصمام الكرة المثبت على محور الدوران من الفئة 600، الفولاذ المقاوم للصدأ المزدوج ASTM A182 F51 تم اختيار جسم الصمام والكرة لتوفير قوة عالية ومقاومة للتآكل لتطبيق العميل.
يتعلم أكثر:
→ كيفية اختيار مواد تصنيع جسم صمامات الكرة المصنوعة من الفولاذ المطروق؟
كيف أختار مادة المقعد الصحيحة لصمامات الكرة المستخدمة في الخدمة الشاقة؟
ج: يُعد اختيار مادة المقعد أمرًا بالغ الأهمية بالنسبة لصمامات الكرة التي تعمل في ظروف الخدمة القاسية لأنه يؤثر بشكل مباشر على أداء منع التسرب، والقدرة على تحمل درجات الحرارة، وموثوقية الخدمة على المدى الطويل.
ينبغي أن يأخذ الاختيار في الاعتبار التوافق مع الوسط، ودرجة حرارة التشغيل، وظروف الضغط، ومتطلبات منع التسرب، وتردد التشغيل.
تشمل خيارات المقاعد الشائعة ما يلي: تصميمات مقاعد مصنوعة من PTFE وRPTFE وDevlon وPEEK والمعادن، وذلك حسب متطلبات التطبيق.
لهذا السبب صمام كروي مزدوج من الفولاذ المقاوم للصدأ من الفئة 600 F51 مثبت على محور دوران، تم اختيار ديفلون لتوفير أداء إحكام موثوق به لظروف خدمة النفط والغاز.
ينبغي دائمًا اختيار مادة المقعد جنبًا إلى جنب مع مادة جسم الصمام، ووسط العملية، وظروف التشغيل الفعلية.
ما الفرق بين صمام الكرة العائم وصمام الكرة المثبت على محور؟
ج: تختلف صمامات الكرة العائمة وصمامات الكرة المثبتة على محور بشكل أساسي في هيكل دعم الكرة، وقدرة الضغط، وعزم الدوران التشغيلي، ونطاق التطبيق.
تُستخدم صمامات الكرة العائمة بشكل شائع للأحجام الصغيرة وتطبيقات الضغط المعتدل، بينما تُفضل صمامات الكرة المثبتة على محور الدوران بشكل عام للأحجام الأكبر وفئات الضغط الأعلى وخدمة خطوط الأنابيب الحرجة.
بالنسبة لتطبيقات النفط والغاز والتطبيقات ذات الخدمة الشاقة، يتم اختيار صمامات الكرة المثبتة على محور دوران على نطاق واسع نظرًا لتشغيلها المستقر في ظل ظروف الضغط العالي.
يتعلم أكثر:
→ صمامات الكرة العائمة مقابل صمامات الكرة المثبتة على محور: كيف تختار التصميم المناسب؟

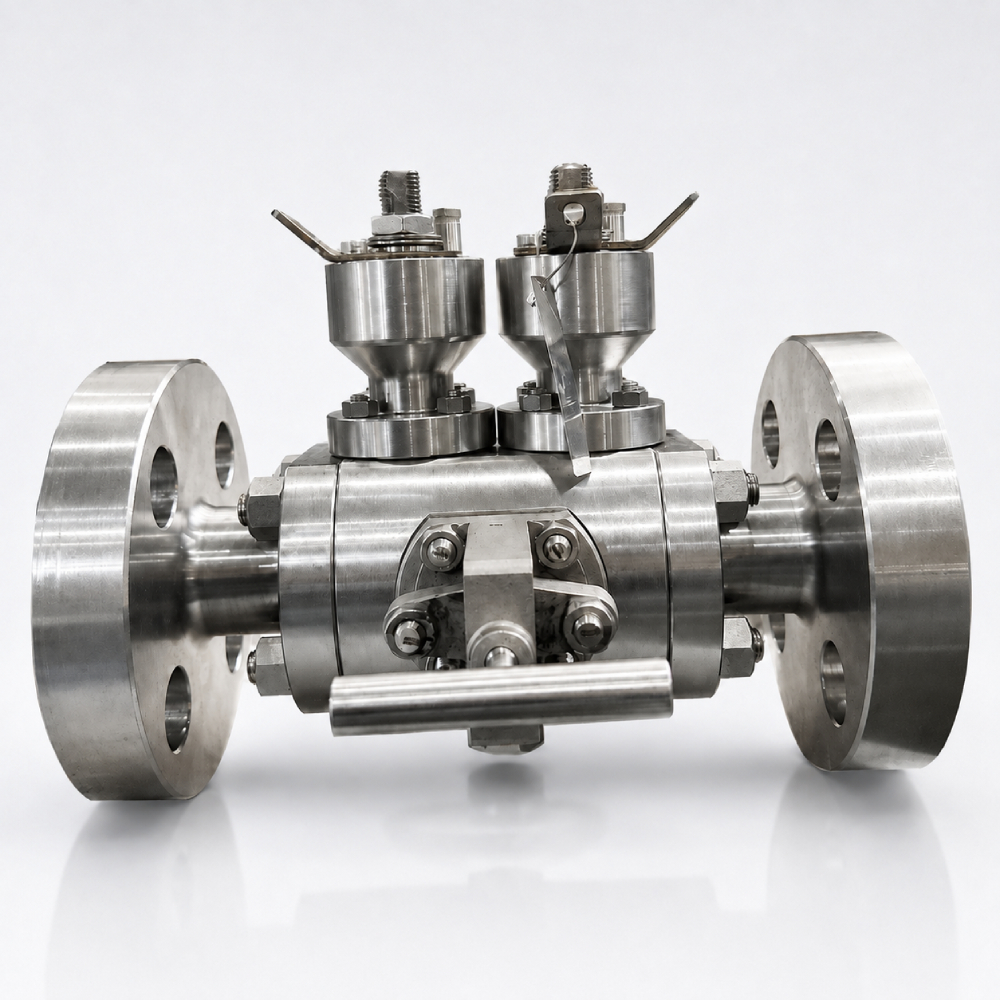

متى ينبغي النظر في استخدام صمام كروي من نوع DBB في تطبيقات النفط والغاز؟
يُعتبر صمام الكرة DBB شائع الاستخدام عندما تكون هناك حاجة إلى ضمان عزل إضافي، والتحقق من الضغط، وإدارة الضغط المحصور في الأنظمة الحرجة.
بالمقارنة مع ترتيب العزل الفردي التقليدي، يدمج تصميم DBB وظائف الحجب المزدوج والتسريبمما يسمح للمشغلين بعزل قسم العملية، وإطلاق الضغط المحصور، ومراقبة التجويف الوسيط وفقًا لمتطلبات التطبيق.
تُستخدم صمامات الكرة DBB بشكل شائع في تطبيقات تشمل ما يلي:
- خطوط أنابيب النفط والغاز؛
- أنظمة القياس والتنظيم؛
- وحدات المعالجة؛
- عزل المعدات الحيوية.
يعتمد تكوين DBB المناسب على وظيفة العزل المطلوبة، واتجاه الضغط، وتصميم الصمام، وترتيب المقعد، ومتطلبات المشروع.
